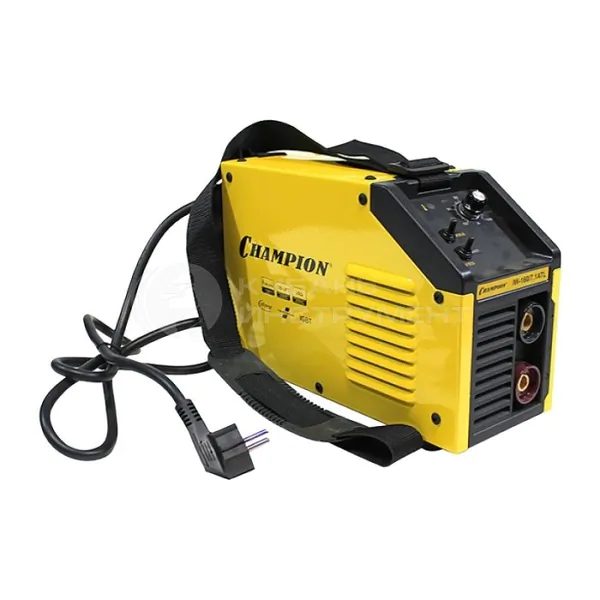

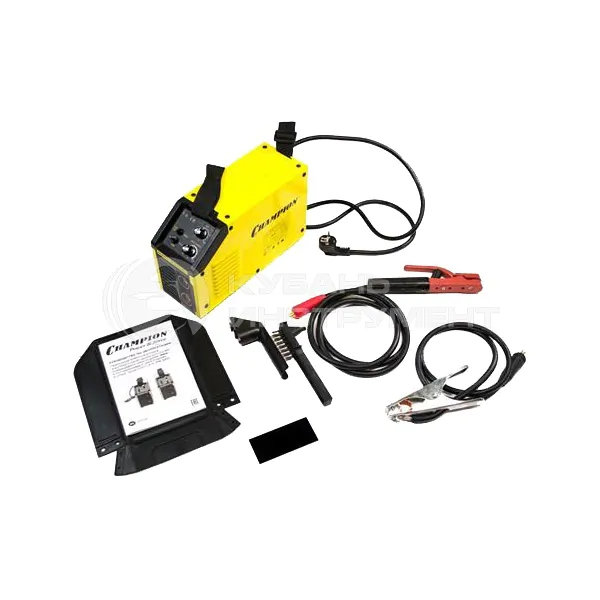

Сварочный инвертор Champion IW-160/7.1ATL

Основное назначение всех сварочных источников — обеспечивать стабильное горение сварочной дуги и её легкий поджиг. Одним из самых важных параметров сварочного процесса является его устойчивость к колебаниям и помехам.

Существует несколько видов источников питания сварочной дуги — трансформаторы, выпрямители и инверторы. Инверторный источник сварочного тока появился в XX веке, а в начале XXI века стал одним из самых популярных сварочных аппаратов для всех видов дуговой сварки.

Сварочный инвертор представляет собой силовой трансформатор для понижения напряжения сети до необходимого напряжения холостого хода источника, блок силовых электрических схем, в основу которых заложены транзисторы MOSFET или IGBT и стабилизирующего дросселя для уменьшения пульсаций выпрямленного тока.

Принцип действия инверторного источника сварочной дуги следующий. Сетевое напряжение переменного тока подается на выпрямитель, после которого силовой модуль преобразует постоянный ток в переменный с повышенной частотой, который подается на высокочастотный сварочный трансформатор, имеющий существенно меньшую массу, чем сетевой, напряжение которого после выпрямления подается на сварочную дугу. Дуга на постоянном токе более устойчива.

Данная модель относится к новому, более прогрессивному поколению инверторов, так как создана по технологии IGBT (на основе биполярных транзисторов с изолированным затвором).

Работа от пониженного и повышенного напряжений — 160-260 В. Функция зажигания дуги (HOT START). Функция предотвращения прилипания электрода (ANTI STICK). Функция форсирования дуги (ARC FORCE). Функция понижения напряжения холостого хода (VRD).
